Phụ kiện | ECUTools Vietnam

Phụ kiện

Liên hệ

I. Giới thiệu về cáp Bench/Boot

Cáp Bench/Boot này được thiết kế để sử dụng tối ưu với PCMFlash cùng Scanmatik 3 có thể dùng với nguồn 12V cho ô tô và 24V cho xe tải. Không chỉ dành riêng cho PCMFlash, cáp còn tương thích với nhiều công cụ đọc và nạp file khác, mang đến tính linh hoạt và hiệu quả cao,....

II. Tính năng nổi bật của cáp Bench/Boot

Tương thích toàn diện với các module PCMFlash cần đọc/viết file qua chế độ Bench và quản lý nguồn tự động, bao gồm module 53, 71, 77,92 và nhiều module khác.
Bảo vệ ngắn mạch: Cáp được tích hợp mạch bảo vệ ngắn mạch, tăng độ an toàn cho thiết bị.
Cổng nguồn: Sử dụng jack 2.0 mm đảm bảo kết nối ổn định.
Hỗ trợ dòng điện tối đa 5A: Đáp ứng tốt nhu cầu khi sử dụng với các loại ECU gắn trên xe tải nặng, máy công trình.
Quản lý nguồn tự động: Tích hợp sẵn hệ thống quản lý nguồn điện và hỗ trợ các tín hiệu Boot và CNF1, giúp quá trình đọc/viết diễn ra ổn định và chính xác.
Cáp Bench/Boot trang bị 3 đèn LED thể hiện các trạng thái hoạt động cho người dùng. Đèn LED màu xanh lá cây báo nguồn điện cấp vào. Đèn LED màu đỏ báo nguồn cấp ra cho ECU. Đèn LED màu xanh nước biển báo trạng thái Boot.

III. Thông số kỹ thuật

Nguồn cung cấp	12V hoặc 24V
Kết nối	DB25
Dòng điện tiêu thụ	Tối đa 5A
Hỗ trợ chuẩn kết nối	J2534, RP1210
Giao thức hỗ trợ	ISO-9141/ISO-14230 (K-LINE); CAN; J1939
Trọng lượng	< 1kg
Kích thước	55×6×2mm

IV. Mô tả chân kết nối của cáp Bench/Boot

Màu dây	Mô tả	Ghi chú
Đỏ	+12V	2 cổng lớn (2,5mm) và 2 cổng nhỏ
Đen	GND (Mass)	1 cổng lớn (2,5mm) và 2 cổng nhỏ
Trắng	CAN-H	1 cổng nhỏ
Xanh lá cây	CAN L	1 cổng nhỏ
Vàng + sọc xanh lá cây	K-Line	1 cổng nhỏ
Vàng	GPT1	1 cổng nhỏ
Cam	GPT2	1 cổng nhỏ
Tím	VPP +17V	1 cổng nhỏ
Xanh	CNF 3.3V	Kẹp cá sấu
Xám	Boot 1	Kẹp cá sấu, 1kOhm
Nâu	Boot 2	Kẹp cá sấu, 1kOhm

V. Lợi ích khi sử dụng cáp Bench/Boot

Tính linh hoạt cao

Cáp Bench/Boot tương thích với nhiều module PCMFlash (53, 71, 77, 92, và các module khác), giúp kỹ thuật viên có thể thực hiện đọc/viết file qua chế độ Bench dễ dàng và nhanh chóng, đáp ứng nhu cầu công việc đa dạng.

An toàn tối đa

Với mạch bảo vệ ngắn mạch tích hợp, cáp Bench/Boot đảm bảo an toàn cho cả thiết bị và ECU, giảm thiểu rủi ro hư hại trong quá trình thao tác.

Quản lý nguồn tự động

Tích hợp hệ thống quản lý nguồn tự động và hỗ trợ các tín hiệu Boot và CNF1, giúp quá trình đọc/viết diễn ra ổn định, chính xác, và nhanh chóng, tối ưu hóa thời gian làm việc.

Hiển thị trạng thái rõ ràng

Trang bị 3 đèn LED báo trạng thái (xanh lá cây báo nguồn điện vào, đỏ báo nguồn cấp cho ECU, xanh nước biển báo trạng thái Boot), giúp người dùng dễ dàng theo dõi và kiểm soát tình trạng hoạt động của cáp, giảm thiểu sai sót trong quá trình thao tác.

- Hỗ trợ các loại xe với điện áp 12V và 24V

VI. Bảo hành

Cáp Bench/Boot cho Scanmatik 3 bảo hành 3 tháng

*

Phụ kiện

Thiết bị cấp nguồn WEP 3005D III

1.750.000 ₫

Sơ lược về thiết bị

Thiết bị cấp nguồn WEP 3005D III cung cấp điện áp 30V/5A. Đây là thiết bị cần thiế hỗ trợ cho công việc sửa chữa ECU ô tô, điện thoại, máy tính,… và nhiều thiết bị điện tử khác.

Ngoại hình thiết bị

Thông số kỹ thuật

Model	3005D III
Điện áp định mức	220V ~ 240V/AC, 50Hz
Công suất định mức	180W
Kích thước	L195 x W70 x H157 mm ±5mm
Nhiệt độ làm việc	-10 ~ 40°C (-14 ~ 104°F)
Độ ẩm	<90%
Điện áp đầu ra	DC 0-30V
Công suất đầu ra	150W
Dung sai điện áp	<0.1%+0.03V
Dung sai dòng điện	<0.3%+3mA
Điều chỉnh tải	<1%+10mA
Gợn sóng	Vrms<0.5% (10Hz-1MHz)
Dòng điện đầu ra	0-5A

Tính năng

Bộ nguồn có kích thước nhỏ gọn, nhẹ, dễ dàng di chuyển và mang theo
Bộ nguồn có hiệu suất cao với công suất mạnh mẽ và độ ồn thấp.
Bộ nguồn có thể tạo ra điện áp được điều chỉnh chính xác với độ gợn sóng thấp, đồng thời được trang bị các tính năng bảo vệ tiên tiến như bảo vệ ngắn mạch, bảo vệ quá dòng và bảo vệ quá nhiệt.

Phụ kiện

Trạm hàn khò nhiệt WEP 8786D - 740W

2.050.000 ₫

Sơ lược về thiết bị

Thiết bị cấp nguồn SP WEP 8786D-740W là một giải pháp tích hợp đa năng, kết hợp giữa trạm hàn và trạm sửa chữa nhiệt, được thiết kế chuyên dụng cho các công việc sửa chữa điện tử. Với công suất mạnh mẽ 740W và dải nhiệt độ rộng (100°C - 480°C cho trạm nhiệt và 200°C - 480°C cho trạm hàn), thiết bị phù hợp cho nhiều ứng dụng như tháo/hàn linh kiện, làm khô, và loại bỏ keo.

Thiết bị sử dụng màn hình LED Nixie Tube để hiển thị nhiệt độ chính xác, cùng chức năng ngủ tự động sau 10 phút không sử dụng, giúp tiết kiệm năng lượng và kéo dài tuổi thọ mũi hàn. Với thiết kế an toàn, hiệu quả và dễ sử dụng, WEP 8786D là lựa chọn lý tưởng cho các kỹ thuật viên sửa chữa điện tử, kỹ thuật viên sửa chữa ECU chuyên nghiệp.

Ngoại hình thiết bị

Thông số kỹ thuật

Model	8786D
Điện áp định mức	220V ~ 240V/AC, 50Hz
Công suất định mức	740W
Kích thước	Dài 148mm x Rộng 99mm x Cao 135mm ±5mm
Nhiệt độ làm việc	0°C ~ 40°C (32°F ~ 104°F)
Trạm khò nhiệt
Luồng khí	Quạt không chổi than cho luồng khí mượt mà
Lượng khí	≤120L/phút
Dải nhiệt độ	100 ~ 480°C / 212 ~ 896°F
Màn hình	LED Nixie Tube
Trạm hàn
Dải nhiệt độ	200 ~ 480°C / 392 ~ 896°F
Màn hình	LED Nixie Tube
Điện trở từ mũi hàn đến mặt đất	<2 ohm

Tính năng

Tích hợp đa năng: Thiết bị kết hợp giữa trạm hàn và trạm sửa chữa nhiệt, phục vụ linh hoạt trong nhiều công việc khác nhau như tháo/hàn linh kiện, làm khô, loại bỏ keo, sơn,…
Màn hình LED Nixie Tube: Hiển thị nhiệt độ chính xác và dễ đọc.
Điều chỉnh thông minh: Chế độ tự động/ thủ công cho trạm nhiệt, giúp tối ưu hóa hiệu quả làm việc.
Chức năng ngủ tự động: Sau 10 phút không hoạt động, trạm hàn sẽ chuyển sang trạng thái ngủ, nhiệt độ giảm xuống 200°C để bảo vệ mũi hàn, kéo dài tuổi thọ và tiết kiệm năng lượng.

*

Phụ kiện

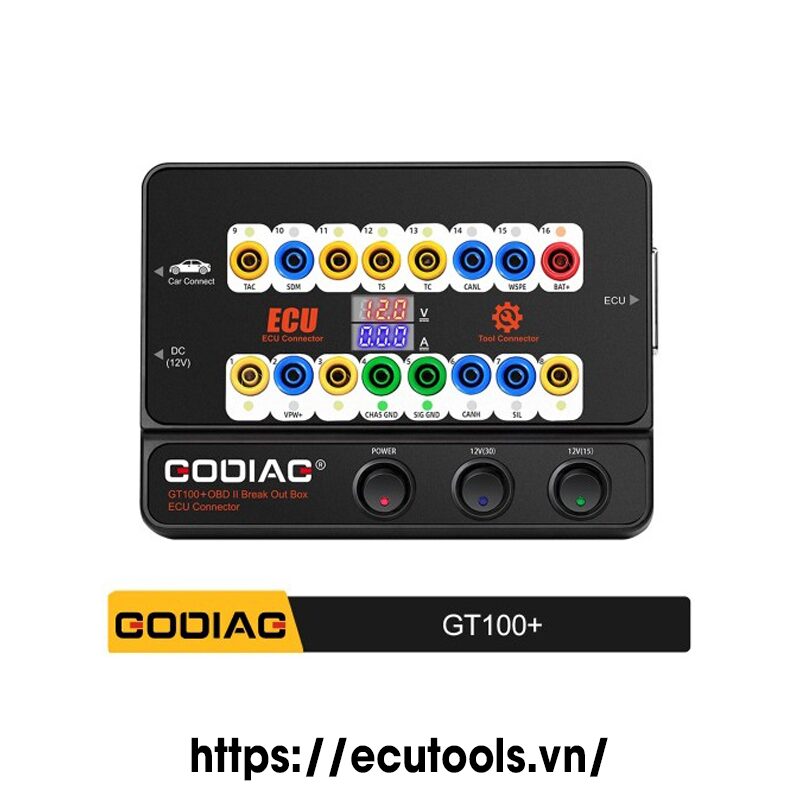

Godiag GT100+ GT100 Pro OBDII Breakout Box ECU Bench

3.250.000 ₫

Giới thiệu về Godiag GT100+

GODIAG GT100+ là thiết bị tiên tiến được thiết kế dành riêng cho các kỹ thuật viên chuyên nghiệp, hỗ trợ toàn diện trong việc chẩn đoán, lập trình ECU. Đây không chỉ là một công cụ đơn thuần mà còn là giải pháp tối ưu giúp nâng cao hiệu suất và độ chính xác trong công việc.

So với các thế hệ trước, GODIAG GT100+ đã được cải tiến vượt trội với nhiều tính năng hiện đại:

Theo dõi dòng điện cấp cho ECU theo thời gian thực: Công nghệ hiển thị dòng điện tiên tiến cho phép kỹ thuật viên dễ dàng giám sát trạng thái hoạt động của ECU và phát hiện nhanh chóng những vấn đề bất thường, giúp tiết kiệm thời gian và tránh rủi ro không đáng có.
Hỗ trợ giao thức mở rộng: Thiết bị tương thích với nhiều giao thức phổ biến như CANBUS, K-Line, PWM, VPW và KWP2000, mang lại sự linh hoạt vượt trội khi làm việc với các dòng xe từ cũ đến hiện đại.
Hỗ trợ lập trình khi mất chìa khóa: GT100+ cho phép kích hoạt cụm đồng hồ và hệ thống immobilizer thông qua kỹ thuật ngắn mạch, hỗ trợ cho các dòng xe cao cấp như Porsche, Volkswagen, Mitsubishi và nhiều thương hiệu khác.

Tính năng nổi bật của Godiag GT100+

Phát hiện giao tiếp OBD2: Kiểm tra và chẩn đoán chính xác các giao thức OBD2. Khi kết nối thành công thiết bị sẽ có các đèn led hiển thị trạng thái của từng chân của OBD2 để người dùng dễ xác định đang sử dụng giao thức nào.

Hiển thị điện áp và dòng điện: GT100+ có 2 màn hình led hiển thị điện áp và dòng điện đang được sử dụng, giúp người dung theo dõi trạng thái hoạt động của ECU theo thời gian thực, hỗ trợ phát hiện nhanh các lỗi tiềm ẩn.

Hỗ trợ kết nối đa ECU: Cho phép kết nối đồng thời nhiều ECU, giúp lập trình và chẩn đoán hiệu quả hơn.

Chuyển đổi các cổng kết nối OBD1 sang OBD2: Kèm theo các dây nối và các đầu nối giúp người dùng dễ dàng kết nối.

Có thể sử dụng như một nguồn dự phòng khi thay thế bình ắc quy của xe.

Hỗ trợ lập trình CAS4/CAS4+ và FEM/BDC: Kết hợp với các phụ kiện để dùng cho lập trình và kiểm tra hệ thống khóa thông minh trên các dòng xe BMW.

Dây nối dài OBD2: Tổng chiều dài của cáp OBD2 có thể lên đến 1m4, giải quyết vấn đề cáp ngắn hoặc khó kết nối cổng OBD2, tăng sự linh hoạt trong thao tác.

GT100+ hỗ trợ lập trình chìa khóa cho các dòng xe như VW, Porsche, Mitsubishi, v.v., trong trường hợp mất tất cả chìa khóa bằng cách kích hoạt cụm đồng hồ hoặc module chống trộm thông qua phương pháp ngắn mạch

Đối với xe Volkswagen (thế hệ 4 và 5): Khi mất tất cả chìa khóa (ví dụ: A6L mới, Touareg, A4, Q5, A7), sử dụng GT100+ để ngắn mạch từ PIN 16 đến PIN 1 để kích sáng cụm đồng hồ. Sau đó, kết nối công cụ lập trình chìa khóa với cổng cái trên GT100+ để thu thập dữ liệu. Lưu ý: Một số cụm đồng hồ xe (như A6L, Q7) sẽ không sáng nhưng vẫn có thể thu thập dữ liệu
Đối với xe Toyota: Khi thay thế ECU động cơ hoặc sử dụng công cụ lập trình chìa khóa trong trường hợp mất tất cả chìa khóa, cần ngắn mạch PIN 13 và PIN 4
Đối với xe Mitsubishi: Khi mất tất cả chìa khóa hoặc cần thiết lập lại OBDII sau khi mất chìa khóa từ xa, cần ngắn mạch PIN 1 và PIN 4
Đối với Porsche Cayenne: Khi mất tất cả chìa khóa cần ngắn mạch PIN 3 và PIN 7

Thông số kỹ thuật

Vỏ ngoài	Vỏ nhựa
Cổng chẩn đoán	OBD2
Điện áp hoạt động	DC 9V-24V
Công suất	0.8W
Thông số adapter	Input AC 90-260V output DC12V 2.5A
Nhiệt độ hoạt động	-20 đến 70 độ C
Kích thước đóng gói	Thùng carton 24x18x8 cm
Trọng lượng	< 1kg

Danh sách phụ kiện

STT	Danh mục linh phụ kiện	Số Lượng
1	Thiết bị GT100+	1
2	Cáp DB15 – OBD2 đực – OBD2 cái	1
3	Cáp DB25 để kết nối ECU	1
4	Đầu nối điện	6
5	Adapter nguồn 12V	1
6	Dây nối	24
7	Điện trở 120 ohm	1

Lợi ích khi sử dụng Godiag GT100+

- Tăng hiệu suất làm việc: Kết nối nhanh chóng và dễ dàng với ECU, hỗ trợ chẩn đoán và lập trình chính xác, tiết kiệm thời gian.

- Chi phí hợp lý: Một thiết bị hỗ trợ kết nối đa năng với giá thành phải chăng, phù hợp với mọi xưởng dịch vụ và kỹ thuật viên.

- Tiện lợi: Hiển thị điện áp và dòng điện theo thời gian thực, giúp kỹ thuật viên dễ dàng kiểm soát trạng thái hoạt động của ECU.

Bảo hành

Bảo hành thiết bị GT100+ 1 năm

*

Phụ kiện

Cáp Bench Scanmatik 2 Pro

Liên hệ

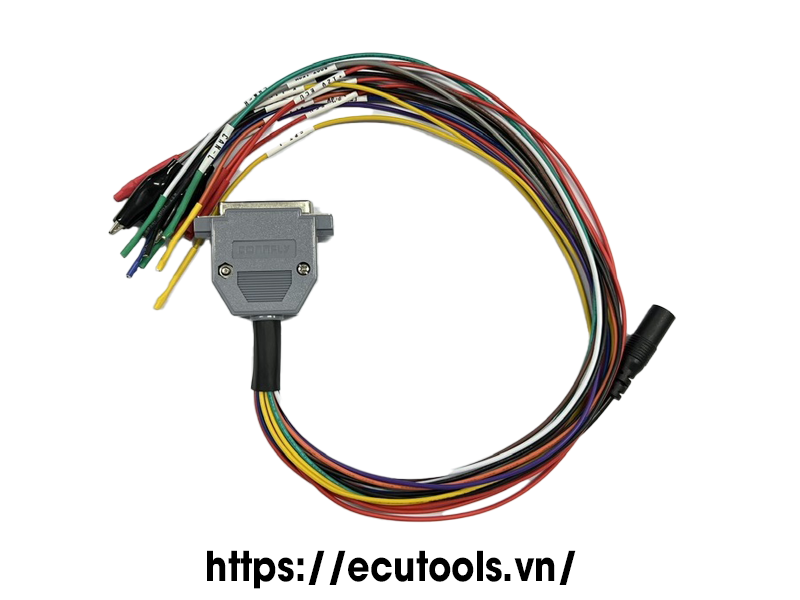

I. Giới thiệu về cáp Bench/Boot

Cáp Bench/Boot này được thiết kế để sử dụng tối ưu với PCMFlash cùng Scanmatik 2 hoặc Scanmatik 2 Pro, có thể dùng với nguồn 12V cho ô tô và 24V cho xe tải. Không chỉ dành riêng cho PCMFlash, cáp còn tương thích với nhiều công cụ đọc và nạp file khác, mang đến tính linh hoạt và hiệu quả cao,....

II. Tính năng nổi bật của cáp Bench/Boot

Tương thích toàn diện với các module PCMFlash cần đọc/viết file qua chế độ Bench và quản lý nguồn tự động, bao gồm module 53, 71, 77,92 và nhiều module khác.
Bảo vệ ngắn mạch: Cáp được tích hợp mạch bảo vệ ngắn mạch, tăng độ an toàn cho thiết bị.
Cổng nguồn: Sử dụng jack 2.0 mm đảm bảo kết nối ổn định.
Hỗ trợ dòng điện tối đa 5A: Đáp ứng tốt nhu cầu khi sử dụng với các loại ECU gắn trên xe tải nặng, máy công trình.
Quản lý nguồn tự động: Tích hợp sẵn hệ thống quản lý nguồn điện và hỗ trợ các tín hiệu Boot và CNF1, giúp quá trình đọc/viết diễn ra ổn định và chính xác.
Cáp Bench/Boot trang bị 3 đèn LED thể hiện các trạng thái hoạt động cho người dùng. Đèn LED màu xanh lá cây báo nguồn điện cấp vào. Đèn LED màu đỏ báo nguồn cấp ra cho ECU. Đèn LED màu xanh nước biển báo trạng thái Boot.

III. Thông số kỹ thuật

Nguồn cung cấp	12V hoặc 24V
Kết nối	DB25
Dòng điện tiêu thụ	Tối đa 5A
Hỗ trợ chuẩn kết nối	J2534, RP1210
Giao thức hỗ trợ	ISO-9141/ISO-14230 (K-LINE); CAN; J1939
Trọng lượng	< 1kg
Kích thước	55×6×2mm

IV. Mô tả chân kết nối của cáp Bench/Boot

Màu dây	Mô tả	Ghi chú
Đỏ	+12V	2 cổng lớn (2,5mm) và 2 cổng nhỏ
Đen	GND (Mass)	1 cổng lớn (2,5mm) và 2 cổng nhỏ
Trắng	CAN-H	1 cổng nhỏ
Xanh lá cây	CAN L	1 cổng nhỏ
Vàng + sọc xanh lá cây	K-Line	1 cổng nhỏ
Vàng	GPT1	1 cổng nhỏ
Cam	GPT2	1 cổng nhỏ
Tím	VPP +17V	1 cổng nhỏ
Xanh	CNF 3.3V	Kẹp cá sấu
Xám	Boot 1	Kẹp cá sấu, 1kOhm
Nâu	Boot 2	Kẹp cá sấu, 1kOhm

V. Lợi ích khi sử dụng cáp Bench/Boot

Tính linh hoạt cao

Cáp Bench/Boot tương thích với nhiều module PCMFlash (53, 71, 77, 92, và các module khác), giúp kỹ thuật viên có thể thực hiện đọc/viết file qua chế độ Bench dễ dàng và nhanh chóng, đáp ứng nhu cầu công việc đa dạng.

An toàn tối đa

Với mạch bảo vệ ngắn mạch tích hợp, cáp Bench/Boot đảm bảo an toàn cho cả thiết bị và ECU, giảm thiểu rủi ro hư hại trong quá trình thao tác.

Quản lý nguồn tự động

Tích hợp hệ thống quản lý nguồn tự động và hỗ trợ các tín hiệu Boot và CNF1, giúp quá trình đọc/viết diễn ra ổn định, chính xác, và nhanh chóng, tối ưu hóa thời gian làm việc.

Hiển thị trạng thái rõ ràng

Trang bị 3 đèn LED báo trạng thái (xanh lá cây báo nguồn điện vào, đỏ báo nguồn cấp cho ECU, xanh nước biển báo trạng thái Boot), giúp người dùng dễ dàng theo dõi và kiểm soát tình trạng hoạt động của cáp, giảm thiểu sai sót trong quá trình thao tác.

- Hỗ trợ các loại xe với điện áp 12V và 24V

VI. Bảo hành

Cáp Bench/Boot cho Scanmatik 2 Pro bảo hành 3 tháng

*
